Zaporedna RC vezava

Pri zaporedni RC vezavi so v vezje zaporedno povezani napetostni vir, kondenzator in upornik kot kaže slika spodaj.

Vezava upora in kondenzatorja

Tok skozi oba elementa je enak, ker sta vezana zaporedno, napetost se pa porazdeli.

Velja:

$Z_R = R$

$Z_C = \frac{1}{j\omega C}$

Pri čemer je R upornost upornika v ohmih, ω kotna hitrost vira (2 π f) in C kapacitivnost kondenzatorja v Faradih.

Skupno impedanco izračunamo po enačbi, ki izhaja iz Pitagorovega izreka:

$Z^2 = R^2 + (\frac{1}{\omega C})^2$

Namig: Če imate težave s kompleksnimi števili, si oglejte povezavo tukaj.

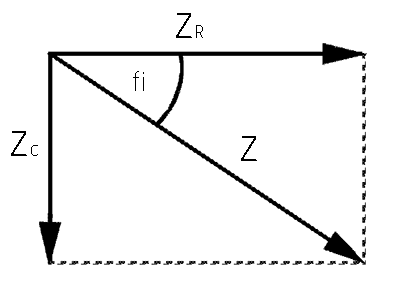

Impedanco zaporedne RC vezave si lahko predstavljamo s pomočjo slike spodaj:
Fazni diagram vezave upora in kondenzatorja
Iz skupne impedance (Z) in napetosti vira (U) lahko izračunamo skupni tok (I), ki je enak na obeh elementih.

$I = \frac{U}{Z}$

Napetosti na posameznem elementu lahko dobimo tako, da pomnožimo dobljeni tok z impedancami.

$U_C = I \cdot Z_C$

$U_R = I \cdot R$
