Tokovni delilnik

Pojasnjuje vam: Inštruktor Aleksandarinštruktor Aleksandar

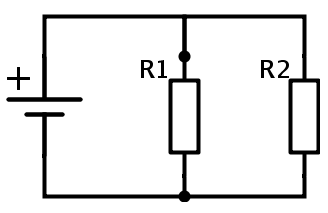

Oglejmo si naslednje vezje:
tokovni delilnik
Skupno upornost dobimo po enačbi za vzporedno vezavo

$R = \frac{R_1 \cdot R_2}{(R_1 + R_2)}$

Iz tega podatka lahko izračunamo skupni tok $I$.

$I = \frac{U_g}{R} = U_g \frac{R_1 + R_2}{ R_1 \cdot R_2}$

Izrazimo $U_g$

$U_g = I \cdot R_1 \cdot \frac{R_2}{R_1 + R_2}$

Tok skozi prvi upor znaša

$I_1 = \frac{U_g}{R_1}$

Vstavimo $U_g$ iz zgornje enačbe ($R_1$ se pokrajša)

$$I_1 = I \cdot \frac{R_2}{R_1 + R_2}$$

Podobno lahko izrazimo $I_2$.

$$I_2 = I \cdot \frac{R_1}{R_1 + R_2}$$

S pomočjo enačbe za tokov delilnik torej lahko dobimo vrednost toka skozi posamezen upor, če imamo podan skupni tok v vezje in upornosti obeh upornikov.
